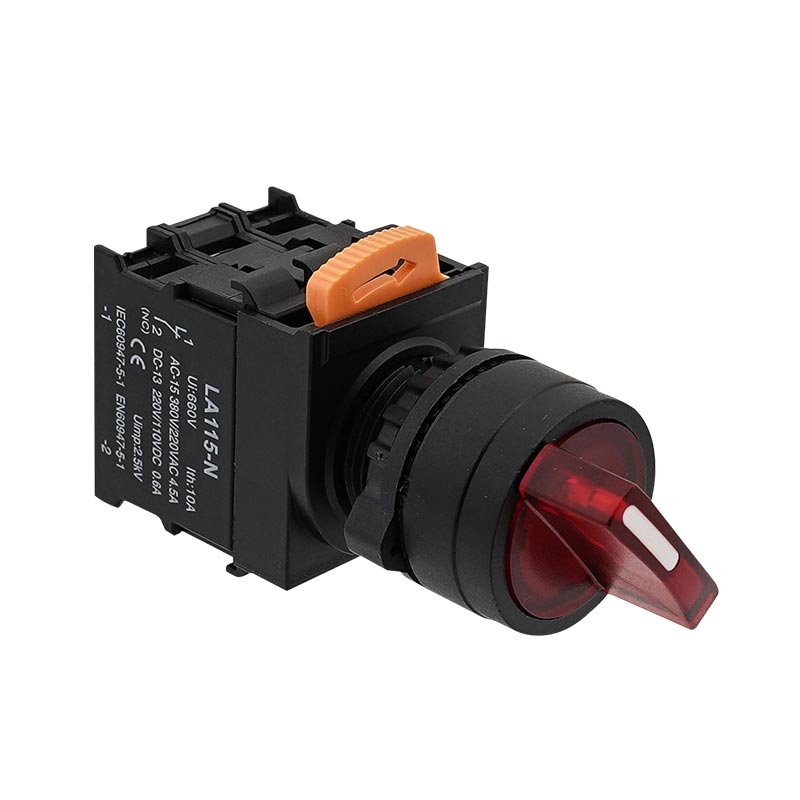

Переключатель поворотный пластиковый 3-позиционный с фиксацией, 2NO (нормально разомкнутых контакта), серия LA115-N-20XSD

Переключатель поворотный пластиковый 3-позиционный с фиксацией, 2NO (нормально разомкнутых контакта), серия LA115-N-20XSD

Название продукта: Кнопочный переключатель
Форма головки: Круглая
Размер монтажного отверстия: 22 мм
Тип ручки: Короткая
Светодиодная подсветка: Красная
Другие цвета подсветки: Зеленый/Желтый/Синий/Белый
Номинальное напряжение: 6 В/12 В/24 В/36 В; 110 В/220 В;
(Другие напряжения могут быть изготовлены на заказ)

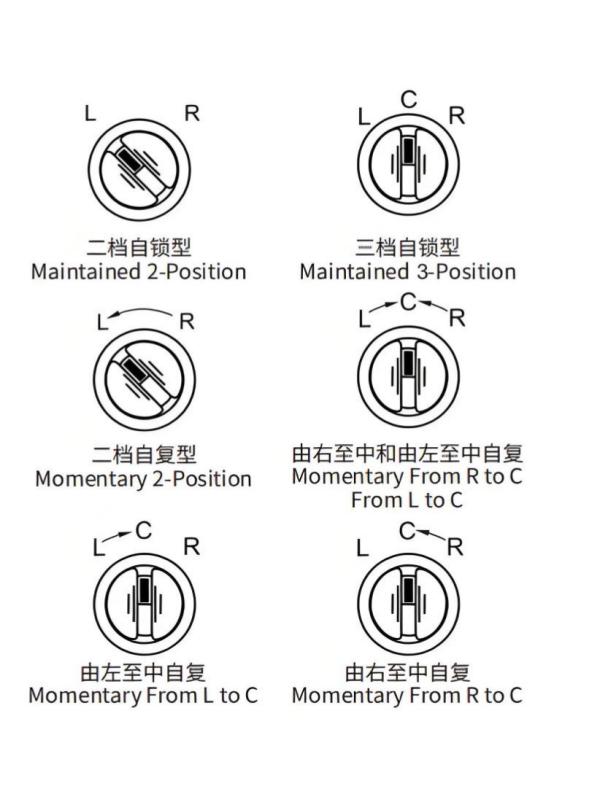

Положения ручки: 3 положения
Тип управления: Фиксированное
Тип клемм: Винтовые клеммы
Схема контактов: 2 нормально разомкнутых
Материал: Пластик
Степень защиты: IP40
Сертификация: CE
Место происхождения: Чжэцзян, Китай
Доступное оборудование: Лифты, зарядные станции, автоматизированное оборудование, автомобили, яхты, системы контроля доступа, автоматизированные транспортные средства, токарные станки, подъемники, газонокосилки

Поделиться с:

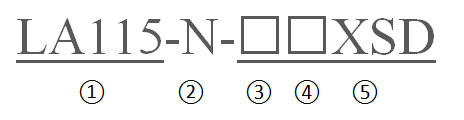

① Код кнопки

② Серийный номер проекта

③ Количество контактов без признаков контакта

④ Количество контактов НЗ

⑤ XSD: Подсвечиваемый 3-позиционный короткий рычаг переключения передач

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное значение переключателя:

AC-15 36 В/10 А 110 В/10 А 220 В/5 А 380 В/2,7 А 660 В/1,8 А

DC-13 24 В/4 А 48 В/4 А 110 В/2 А 220 В/1 А 440 В/0,6 А

◒Обычный тепловой ток: Ith10A

◒Контактное сопротивление: ≤50 мОм

◒Сопротивление изоляции: ≥10 мОм

◒Механическая долговечность:

◒Общая кнопка ≥100×10 ⁴ раза

◒Кнопка выбора ≥30×10 ⁴ раза

◒Нажатие кнопки клавиши ≥5×10 ⁴ раза

◒Аварийная кнопка ≥5×10 ⁴ раза

РАБОЧАЯ СРЕДА

◒Температура окружающего воздуха: -25~+40°C

◒Максимальная высота: ≤2000 м

◒Относительная влажность воздуха: ≤90%

◒Степень загрязнения: Класс 3

◒ Степень защиты: IP40/IP65

ХАРАКТЕРИСТИКИ

◀ Прочный и экономичный

◀ Тщательно отобранные материалы и изысканное мастерство

◀ Удобные и прочные

◀ Недорого, просто и практично

◀ Защелкивающаяся конструкция, простая установка

ПОЯСНЕНИЕ ПРОФЕССИОНАЛЬНЫХ ТЕРМИНОВ

◀ Отсутствие контакта: Обычно находится в выключенном состоянии. Цепь замыкается после нажатия выключателя.

◀ Контакт NC: В нормальном состоянии он подключен. Цепь размыкается после срабатывания выключателя.

◀ 2 НЕТ: Соедините две пары цепей отдельно. Контакты обычно разомкнуты. Обе пары цепей соединяются после нажатия выключателя.

◀ 2 NC: Контакты обычно находятся во включенном состоянии. После срабатывания выключателя обе цепи разъединяются.

◀ 1НО и 1НЗ: Контакты подключены к двум группам цепей соответственно. Если никаких действий не предпринимается, одна группа разъединяется, а другая подключается. При нажатии на переключатель разомкнутся разомкнутый контакт, а подключенный разомкнется.
